آموزش حذف FRP سامسونگ M14 5G مدل (M146B) اندروید 15 با باکس Easy Jtag روش ISP در حالت EUB قفل

آموزش حذف قفل FRP سامسونگ گلکسی M14 5G (M146B) اندروید 15 با باکس Easy Jtag (روش ISP)

این راهنما به صورت گام به گام، روش حذف قفل گوگل اکانت (FRP) در گوشی سامسونگ گلکسی M14 5G (مدل SM-M146B) با اندروید 15 را توضیح می‌دهد. از آنجایی که در این نسخه از سیستم‌عامل، پورت EUB (Emergency USB Boot) قفل شده است، برای انجام عملیات از روش ISP  و باکس Easy Jtag استفاده می‌کنیم.

هشدار: این یک روش تخصصی است که نیازمند باز کردن کامل گوشی و لحیم‌کاری روی مادربرد می‌باشد. اگر به درستی انجام نشود، ریسک آسیب دائمی به دستگاه وجود دارد. با احتیاط کامل و با مسئولیت خودتان این کار را انجام دهید.

مراحل گام به گام حذف قفل:

1. شناسایی نقاط پین‌اوت (Pinout) ISP
قبل از هر کاری، باید محل دقیق نقاط اتصال ISP روی مادربرد را شناسایی کنید. برای مدل Samsung Galaxy A14 5G (A146B)، نقاط کلیدی شامل TXOP, RXOP, TXON, RXON. این نقاط بسیار ریز روی برد قرار دارند.

2. باز کردن کامل گوشی

• ابتدا گوشی را کاملاً خاموش کنید.

• با دقت قاب پشتی را جدا کرده و تمام پیچ‌های نگهدارنده شاسی میانی را باز کنید.

• برای قطع کامل برق، کانکتور باتری را از مادربرد جدا کنید.

• تمام کابل‌های فلت، ماژول‌های دوربین و سیم‌های آنتن که به برد اصلی متصل هستند را جدا کنید.

• مادربرد را به آرامی از شاسی گوشی خارج کنید.

3. آماده‌سازی مادربرد برای لحیم‌کاری

• نقاط پین‌اوت ISP معمولاً با یک لایه محافظ مشکی رنگ پوشانده شده‌اند. با استفاده از هیتر (با حرارت ملایم)، این لایه را کمی گرم کنید تا نرم شود.

• با یک تیغ یا ابزار تیز، لایه محافظ را با دقت بسیار بالا بخراشید تا پدهای مسی مربوط به ISP نمایان شوند. مراقب باشید به قطعات مجاور آسیبی نرسانید.

• پس از نمایان شدن پدها، محل را با الکل ایزوپروپیل تمیز کنید.

4. لحیم‌کاری سیم‌ها به نقاط ISP

• سیم‌های نازک و روکش‌دار را به ترتیب به پدهای TXOP, RXOP, TXON, RXON روی مادربرد لحیم کنید.

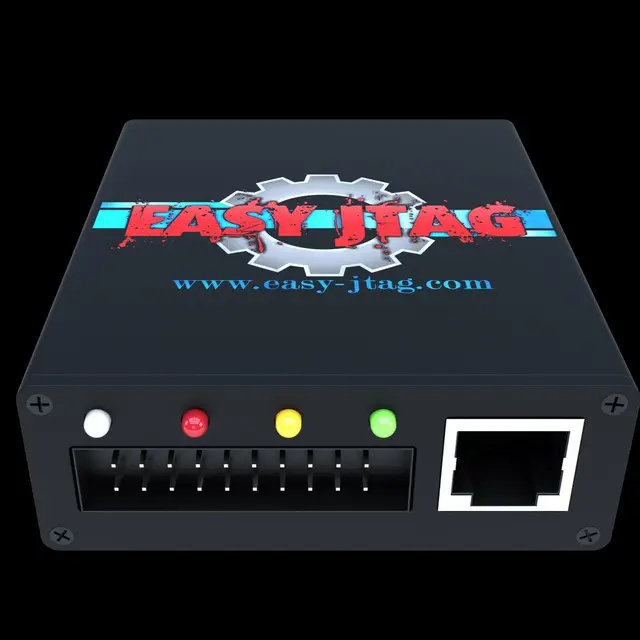

• سر دیگر سیم‌ها را به آداپتور ISP باکس Easy Jtag خود متصل نمایید.

5. اتصال به نرم‌افزار Easy JTAG

• باکس Easy Jtag را از طریق کابل USB به کامپیوتر خود متصل کنید.

• در صورت نیاز، با استفاده از منبع تغذیه DC، برق مورد نیاز مادربرد را تأمین کنید.

• نرم‌افزار Easy JTAG Plus را روی کامپیوتر اجرا کنید.

• در نرم‌افزار، مطمئن شوید که حالت اتصال روی ISP تنظیم شده است.

• روی دکمه "Connect" کلیک کنید. نرم‌افزار تلاش می‌کند تا با حافظه eMMC/UFS گوشی ارتباط برقرار کند.

6. پاک کردن FRP و اطلاعات کاربری

• پس از اتصال موفقیت‌آمیز، اطلاعات دستگاه در پنجره لاگ نمایش داده می‌شود و لیست پارتیشن‌ها بارگذاری می‌گردد.

• از قسمت ACtions گزینه ی Remove FRP را بزنید .

  1. برای ریست فکتوری کامل، پارتیشن‌های "userdata" و "cache" را نیز پیدا کرده، هر دو را انتخاب و گزینه "Erase" را بزنید. با این کار تمام اطلاعات کاربر پاک خواهد شد.
     نیازی نیست یوزردیتا کامل پاک بشه و حتی یک بیت هم اریز بشه میتونید کنسل کنید و دستگاه رو جدا کنید .

7. مونتاژ مجدد و راه‌اندازی نهایی

• پس از اتمام کار، در نرم‌افزار روی "Disconnect" کلیک کنید.

• اتصال باکس از کامپیوتر و منبع تغذیه از مادربرد را قطع کنید.

• با دقت سیم‌های لحیم شده را از روی مادربرد جدا کنید.

• تمام قطعات باز شده (مادربرد، کابل‌ها، دوربین‌ها و...) را به ترتیب سر جای خود قرار داده و گوشی را مونتاژ کنید.

• گوشی را روشن کنید. دستگاه به حالت ریکاوری رفته و فرآیند وایپ دیتا را به صورت خودکار انجام می‌دهد.

• پس از راه‌اندازی مجدد، مراحل اولیه تنظیمات گوشی نمایش داده می‌شود. خواهید دید که دیگر نیازی به وارد کردن اکانت گوگل قبلی نیست و می‌توانید به راحتی از این مرحله عبور کنید.

با انجام این مراحل، قفل FRP گوشی شما با موفقیت برداشته شده است.

ویدئوی آموزشی :
