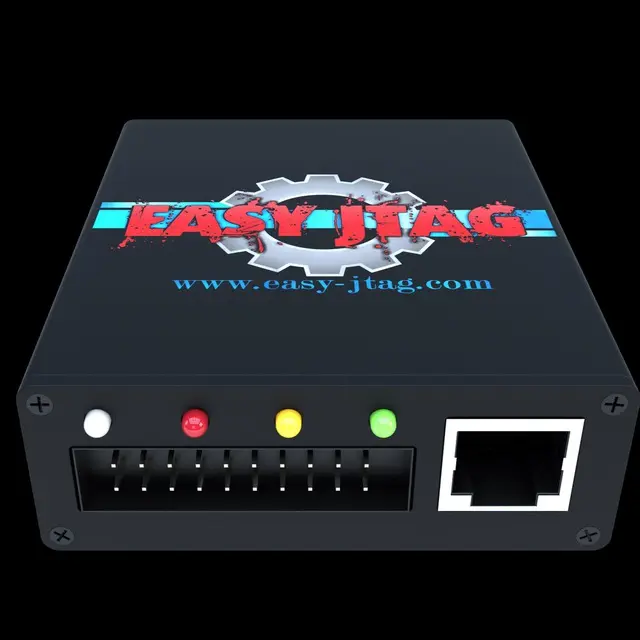

آموزش کامل حذف قفل FRP سامسونگ A56 5G (A566B) با باکس Easy Jtag (متد ISP)
در این مقاله، به صورت مرحله به مرحله، روش حذف قفل FRP (Factory Reset Protection) از روی گوشی سامسونگ گلکسی A56 5G با مدل A566B که دارای اندروید ۱۵ است را با استفاده از باکس Easy Jtag و روش ISP (In-System Programming) آموزش میدهیم. این روش نیازمند باز کردن گوشی و لحیمکاری روی برد اصلی است.
مرحله ۱: شناسایی پیناوت و آمادهسازی اولیه
قبل از هر کاری، باید نقاط اتصال (Pinout) روی برد اصلی گوشی را شناسایی کنید. این نقاط شامل پینهای TXOP,RXOP,TXON,RXON و RST (ریست) هستند.
-
نکته مهم: برای گوشیهای مبتنی بر پردازنده Exynos مانند این مدل، اتصال پین RST برای برقراری ارتباط پایدار ضروری است.
-
در این روش، برق مورد نیاز برد از طریق کابل USB تأمین میشود و نیازی به لحیم کردن پینهای VCC و VCCQ نیست.
مرحله 2: آمادهسازی برد برای لحیمکاری
-
برداشتن شیلد محافظ: روی برد، یک شیلد فلزی قرار دارد که آیسی حافظه و پردازنده را پوشانده است. با استفاده از هیتر، به آن حرارت دهید و شیلد را با احتیاط بردارید.
-
آمادهسازی نقاط اتصال: با استفاده از یک ابزار دقیق (مانند فرز مینیاتوری)، لایه محافظ روی نقاط اتصال ISP را با دقت بسیار بالا بخراشید تا پینها برای لحیمکاری آماده شوند. این کار را زیر میکروسکوپ انجام دهید تا به برد آسیب نرسد.
مرحله ۴: لحیمکاری و اتصال به باکس
-
لحیمکاری سیمها: سیمهای مربوط به پینها را به نقاطی که در مرحله قبل آماده کردید، لحیم کنید.
-
اتصال به باکس: سر دیگر سیمها را به سوکت مربوطه در باکس Easy Jtag متصل کنید.
-
اتصال کابل USB: برد گوشی را از طریق کابل USB به کامپیوتر متصل کنید تا برق آن تأمین شود.
مرحله ۵: عملیات نرمافزاری برای حذف FRP
-
اجرای نرمافزار: نرمافزار Easy JTAG Plus را روی کامپیوتر خود اجرا کنید.
-
برقراری اتصال: در نرمافزار، روی دکمه Connect کلیک کنید. اگر تمام اتصالات صحیح باشد، نرمافزار مشخصات حافظه گوشی را شناسایی کرده و نمایش میدهد.
-
حذف قفل FRP: به بخش Actions بروید و گزینه Remove FRP را انتخاب کنید. عملیات حذف قفل به سرعت انجام میشود.
-
فرمت کردن اطلاعات: برای اطمینان از حذف کامل اطلاعات و تنظیمات قبلی، پارتیشنهای userdata و cache را از لیست انتخاب کرده و روی دکمه Erase کلیک کنید تا این پارتیشنها نیز فرمت شوند.
نیازی نیست یوزردیتا کامل اریز شود . همینکه چندبیت از آن اریز شد میتوانید پروسه را متوقف کنید. -
پایان عملیات: پس از اتمام کار، روی Disconnect کلیک کرده و نرمافزار را ببندید.
مرحله ۶: مونتاژ و راهاندازی نهایی
-
جداسازی اتصالات: کابل USB و باکس Jtag را جدا کرده و سیمهای لحیمشده را با دقت از روی برد اصلی بردارید.
-
مونتاژ گوشی: برد اصلی، فلتها، باتری و سایر قطعات را مجدداً روی گوشی نصب کنید.
-
ورود به ریکاوری و وایپ: گوشی را روشن کنید. به دلیل فرمت شدن اطلاعات، گوشی به صورت خودکار وارد حالت ریکاوری میشود. در منوی ریکاوری، گزینه Wipe data/factory reset را انجام دهید.
-
راهاندازی مجدد: پس از اتمام وایپ، گوشی را ریبوت کنید.
-
تنظیمات اولیه: گوشی بدون قفل FRP بالا میآید. مراحل راهاندازی اولیه را طی کنید. مشاهده خواهید کرد که در مرحله اتصال به وای-فای، گزینه Skip (رد شدن) فعال است که نشاندهنده موفقیتآمیز بودن عملیات است.
گوشی شما اکنون بدون قفل FRP و آماده استفاده است. میتوانید در تنظیمات و بخش "درباره تلفن"، مشخصات نرمافزاری را بررسی کنید.
