مقدمه

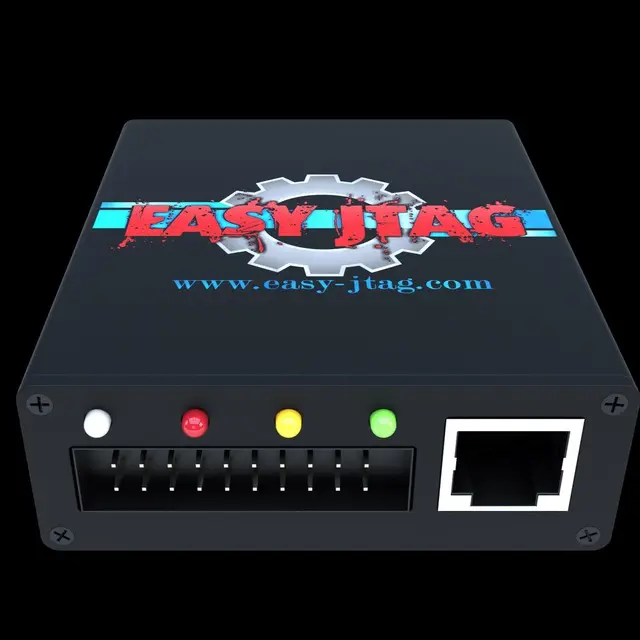

در این آموزش، به صورت مرحله به مرحله، فرآیند حذف قفل FRP (قفل بازگشت به تنظیمات کارخانه) را روی گوشی Samsung Galaxy A16 با شماره مدل SM-A165F که دارای اندروید ۱۵ است، بررسی میکنیم. در این مدل خاص، به دلیل قفل بودن بوتلودر، امکان سرویسدهی از طریق پورت USB وجود ندارد. به همین دلیل، از روش ISP و باکس Easy Jtag برای اتصال مستقیم به خطوط حافظه و آنلاک کردن دستگاه استفاده خواهیم کرد.
مراحل انجام کار
مرحله 1: دسترسی به پیناوتهای ISP
-
روی مادربرد، یک شیلد یا محافظ فلزی وجود دارد که آیسی حافظه را پوشانده است. برای دسترسی به نقاط اتصال (Pinout)، باید این شیلد را بردارید.
-
با استفاده از یک کاتر یا ابزار مشابه، بخشی از شیلد را در ناحیهای که پیناوتها قرار دارند، برش دهید.
-
با استفاده از هیتر، به آرامی به شیلد حرارت دهید تا چسب یا لحیم آن نرم شود. سپس با احتیاط آن را از روی برد جدا کنید.
-
پس از برداشتن شیلد، ممکن است یک لایه محافظ (کامپاند) روی پیناوتها وجود داشته باشد. با استفاده از نوک پنس یا یک ابزار تیز، این لایه را به آرامی بخراشید تا نقاط اتصال مسی کاملاً نمایان شوند.
مرحله 2: لحیمکاری و اتصال به باکس
-
طبق دیاگرام پیناوت که مشخص شده است، سیمهای مربوط به باکس Easy Jtag را به نقاط مشخص شده روی مادربرد لحیم کنید. این اتصالات شامل موارد زیر است:
-
TX OP / TX ON
-
RX OP / RX ON
-
RST
-
GRD (Ground)
نکته ی مهم : پین اوتی که در اینترنت و داخل ویدئوی آموزشی همین پست هست ,نقاط TX OP و TX ON باید برعکس هم لحیم بشه .
-
-
پس از لحیمکاری دقیق، سر دیگر سیمها را به سوکت مربوطه در باکس Easy Jtag متصل کنید.
مرحله 3: اتصال به کامپیوتر و اجرای نرمافزار
-
باکس Easy Jtag را از طریق کابل USB به کامپیوتر خود متصل کنید.
-
نرمافزار Easy Jtag Plus را اجرا کنید.
-
در نرمافزار، از بخش تنظیمات، اتصال از طریق ISP را انتخاب کرده و روی دکمه Connect کلیک کنید.
-
نرمافزار شروع به شناسایی حافظه گوشی میکند. پس از چند لحظه، اطلاعات کامل دستگاه از جمله لیست پارتیشنها نمایش داده میشود.
مرحله 4: حذف قفل FRP و ریست فکتوری
-
پس از شناسایی موفق، به تب Actions بروید.
-
در این بخش، گزینه Remove FRP را انتخاب کرده و اجرا کنید. عملیات حذف قفل به سرعت انجام میشود.
-
برای اطمینان از پاک شدن کامل اطلاعات قبلی و جلوگیری از بروز مشکل، پارتیشنهای Cache و UserData را نیز انتخاب کرده و گزینه Erase را بزنید تا فرمت شوند.نیازی به فرمت کامل یوزردیتا نیست و همین که چند بیت از آن اریز شد میتوانید به صورت دستی عملیات را متوقف کنید.
-
پس از اتمام عملیات، روی دکمه Close Session کلیک کرده و اتصال را قطع کنید.
مرحله 5: بستن گوشی و راهاندازی نهایی
-
سیمهای لحیم شده را با دقت از روی مادربرد جدا کنید.
-
مادربرد و سایر اجزا را دوباره روی شاسی گوشی نصب کرده و تمامی کانکتورها را متصل کنید.
-
گوشی را روشن کنید. دستگاه به حالت ریکاوری (Recovery Mode) میرود، زیرا پارتیشن دیتا فرمت شده است.
-
در منوی ریکاوری، گزینه Factory Data Reset را انجام دهید و سپس گوشی را ریبوت کنید.
-
پس از راهاندازی مجدد، مشاهده خواهید کرد که قفل FRP حذف شده و گزینه Skip در مرحله اتصال به وایفای فعال است. مراحل راهاندازی اولیه را طی کرده و از گوشی آنلاک شده خود استفاده کنید.
امیدواریم این آموزش برای شما مفید بوده باشد.
