در مدلهای جدید سامسونگ نظیر Samsung Galaxy S25 FE (SM-S731B) مجهز به پردازنده Exynos 2400 و حافظههای پرسرعت UFS، روشهای نرمافزاری معمول اغلب برای باز کردن قفل گوگل پاسخگو نیستند. در این شرایط، دقیقترین شیوه اتصال سختافزاری از طریق ISP بدون نیاز به لحیمکردن خطوط تغذیه VCC و VCCQ است.
در این روش، تأمین ولتاژ تراشه حافظه از طریق اتصال کابل USB و مدار تغذیه خود دستگاه انجام میشود. این ترفند نیاز به لحیمکاریهای اضافه و پرریسک ولتاژ را از بین برده و خطر آسیب به برد را به حداقل میرساند.
مراحل باز کردن گوشی و آمادهسازی نقاط ISP
دستیابی به خطوط دیتای حافظه مستلزم ظرافت و مهارت در کار با ابزارهای تراشکاری برد و لوپ تعمیرات است. نقاط پیناوت در این مدل در زیر شیلد محافظ و لایهای از ماسک محافظ برد قرار دارند.
دستگاه را خاموش کرده، درب پشت، فریم میانی و تمامی فلتهای اتصالی نظیر باتری، السیدی و برد پایین را جدا کنید و برد اصلی را خارج نمایید.
با استفاده از هیتر با دمای کنترلشده، برچسبهای محافظ حرارتی روی شیلد را بردارید.
موقعیت پیناوت حافظه UFS را طبق نقشه تعیین کرده و بخش مشخصی از شیلد فلزی محافظ را با دستگاه فرز مینیاتوری (دریل برقی) با دقت بالا برش دهید تا فضای کار نمایان شود.
زیر لوپ و با استفاده از تیغ جراحی، لایه ماسک مشکی روی پایهها را به آرامی بتراشید تا نقاط مسی مربوط به خطوط TX_OP، TX_ON، RX_OP، RX_ON و پایه RST ظاهر شوند.
محل تراشیده شده را با مایع فلکس آغشته کرده و با هویه نوکتیز روی پایهها قلع مرغوب بنشانید تا آماده اتصال سیم شوند.

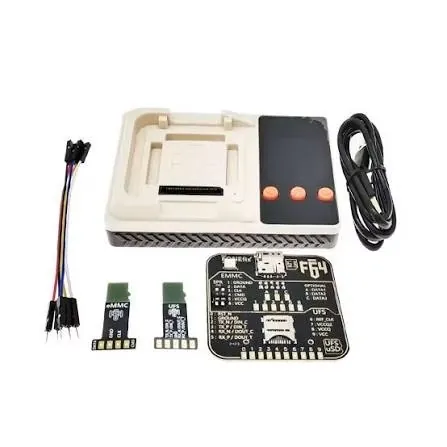

سیمکشی و اتصال آداپتور Flash64
برای برقراری ارتباط پایدار، باید سیمهای جامپر بسیار باریک را با دقت بالا به نقاط سیگنال متصل کرده و مقاومت خطوط را قبل از اعمال ولتاژ ارزیابی نمایید.
آداپتور F64 UFS HSG1 FPC را با چسب نسوز در لبه مناسبی از برد ثابت کنید.
سیمهای لاکی مخصوص سیمکشی را به پایههای دیتای RX و TX و پین RST لحیم کرده و سرهای دیگر را به پدهای متناظر روی آداپتور متصل کنید.
پایه GND آداپتور را با یک سیم ضخیمتر به بدنه شیلد یا زمین برد لحیم کنید.
با استفاده از مولتیمتر دیجیتال در حالت تست دیود، افت ولتاژ پایههای لحیمشده نسبت به بدنه را بسنجید تا از عدم اتصال کوتاه یا قطعی مطمئن شوید.
برد اصلی را روی شاسی قرار داده، فلت السیدی و اتصالات اصلی را متصل کنید و یک کابل Type-C جهت تأمین تغذیه خودکار به گوشی وصل نمایید.
پیکربندی نرمافزاری و حذف قفل در F64 Ultra Suite
شناسایی آیسی UFS در پردازندههای اگزینوس نیازمند تنظیم فرکانس کاری و هماهنگی ارسال پالس بوت است تا چیپ وارد حالت خواندن پارتیشنها شود.
کابل خروجی آداپتور ISP را به باکس Flash64 متصل کرده و نرمافزار F64 Ultra Suite را روی رایانه اجرا کنید.
در تب UFS Tools، مد اتصال را روی ISP Mode قرار داده و حالت ارتباطی را ابتدا روی PWM G1 یا فرکانسهای پایه نظیر 26 یا 38.4 مگاهرتز تنظیم نمایید.
گزینه Automatic Reconnection Loop را فعال کنید تا تلاش مکرر برای همگامسازی کلاک با حافظه انجام شود.
در حین فرایند جستجوی چیپ، نقاط کلید پاور روی برد را لحظهای اتصال کوتاه دهید تا پردازنده پالس لازم برای شناسایی آیسی را ارسال کند.
پس از پدیدار شدن اطلاعات هارد، ظرفیت پارتیشنها و لاگ امنیتی دستگاه، به سربرگ Partitions بروید.
گزینه Format FRP Partition را انتخاب کرده و عملیات را تأیید کنید تا سکتورهای قفل پاکسازی شوند.
در صورت نیاز برای راهاندازی کاملاً تمیز، دستور Samsung Wipe Data را نیز اجرا کنید تا دیتای کاربر فرمت گردد.
جداسازی و راهاندازی نهایی دستگاه
پس از اتمام کار نرمافزاری، لازم است سختافزار با احتیاط از ابزارها جدا شده و تمیزکاری نهایی صورت گیرد تا اتصالی ناخواسته در کارکرد روزمره پیش نیاید.
ابتدا در نرمافزار، ارتباط حافظه را قطع کرده (Power-Down) و اتصالات کابل USB و باکس را جدا کنید.
سیمهای متصل به پایههای برد را با هویه جدا کرده و محل لحیمکاری را با تینر فوری یا الکل ایزوپروپیل و فرچه تمیز نمایید.
روی نقاط تراشیدهشده را با چسب یووی بپوشانید تا از اکسید شدن یا برخورد ناخواسته پایهها جلوگیری شود.
برد و تمامی قطعات گوشی را روی شاسی اصلی سوار کرده و دکمه پاور را نگه دارید تا دستگاه روشن شود.
در ویزارد اولیه شروع به کار، گزینه اتصال به وایفای را رد کرده (Skip) و مراحل راهاندازی را بدون نیاز به وارد کردن اکانت گوگل به پایان برسانید.
